| 说明: |

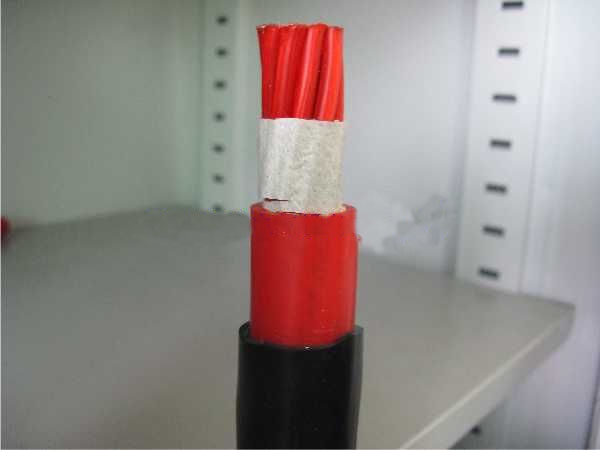

WDZ-YGV ZR-YGV YGV电缆
一：产品特点及用途:本产品适用于交流额定电压0.6/1KV及以下固定敷设用动力传输线或移动电器用连接电缆，产品具有耐热辐射、耐寒、耐酸碱及腐蚀性气体、防水等特性，电缆结构柔软，辐射方便，高温（高寒）环境下电气性能稳定，抗老化性能突出，使用寿命长，广泛用于冶金、电力、石化、电子、汽车制造等行业。
二：产品执行标准
阻燃耐火特性试验执行GB12666-90要求
三：使用特性
1． 交流额定电压：U0/U 0.6/1KV
最高工作温度： 180℃
****环境温度：固定敷设-60℃
2． 电缆安装敷设温度应不低于-25℃。
3． 电缆允许弯曲半径：电缆最小为电缆外径的10倍
四：基本型号及名称
使用特性：额定电压:U0/U为450/750V、0.6/1KV。电缆导体长期允许工作温度不超过180℃。
型号说明：见表1
| 项目 |
代号 |
说明 |
| 系列代号 |
K |
耐高温控制电缆 |
| 导体镀层 |
Y |
镀银 |
| 绝缘材料 |
F
F4
F47 |
FEP最高工作温度200℃
PTFE最高工作温度260℃
PFA最高工作温度285℃ |
| 屏蔽材料 |
P0
P
P2 |
镀锡铜丝编织
钢丝编织
铜带 |
| 护套材料 |
F
H11
H9
V105
VF
G |
FEP最高工作温度200℃
PTFE最高工作温度260℃
PFA最高工作温度285℃
105℃阻燃PVC护套
丁腈护套
硅橡胶护套 |
| 铠装材料 |
22
32 |
钢带铠装
细钢丝铠装 |
| 规格 |
- |
芯数×导体截面(N×S)
N:2、3、4、5、7、10、12、14、16、19、24、27、30、37、44、48、52、61.
S:0.5、0.75、1.0、1.5、2.5、4、6（mm²) |
导体种类
(在括号内填写) |
A
B
C |
单股导体
七股绞合导体
多股软导体 | 型号与名称：表2
| 序号 |
型号 |
名称 |
主要用途 |
| 1 |
YGZ-450/750 |
中型硅橡胶绝缘高温、防腐、耐油软电缆 |
用于各种高温移动电器设备和工具。 |
| 2 |
YGVFZ-450/750 |
中型硅橡胶绝缘丁腈高温、防腐、耐油软电缆 |
| 3 |
YGC-600/1000 |
重型硅橡胶绝缘高温、防腐、耐油软电缆 |
用于各种高温移动电器设备和工具、能承受较大的机械外力作用。 |
| 4 |
YGVFC-600/1000 |
重型硅橡胶绝缘丁腈高温、防腐、耐油软电缆 |
| 5 |
YFGC-600/1000 |
重型F46硅橡胶绝缘高温、防腐、耐油软电缆 | 规格：见表3
| 型号 |
额定电压（U0/U）（V） |
芯数 |
标称截面（mm²) |
| YGZ、YGVFZ |
450/750 |
2、3、4、5、7、10、12、19、24、27、30、37、44、48、54、61 |
0.75-2.5 |
| YGC、YGVFC、YFGC |
600/1000 |
2、3、4、5 |
4-240 |
| 型号 |
产品名称 |
| YGC |
硅橡胶绝缘硅橡胶护套电力电缆 |
| YGCR |
硅橡胶绝缘硅橡胶护套移动用电力软电缆 |
| YGCP |
硅橡胶绝缘硅橡胶护套铜编织屏蔽电力电缆 |
| YGC22 |
硅橡胶绝缘硅橡胶护套钢带铠装电力电缆 |
| JGG |
硅橡胶绝缘硅橡胶护套安装线 |
| JGGR |
硅橡胶绝缘硅橡胶护套移动用安装软线 |
| JGGP |
硅橡胶绝缘硅橡胶护套铜编织屏蔽安装线 |
| YGV |
硅橡胶绝缘聚氯乙烯护套电力电缆 | 备注：阻燃型硅橡胶电缆型号前加ZR，导体线芯中铜丝可以采用镀锡。
五：代号名称和含义
表2
| 代号 |
代号含义 |
| Y |
系列代号（移动软电缆） |
| G |
硅橡胶 |
| C |
重型 |
| 22 |
钢带铠装 |
| P |
铜编织屏蔽 |
| R |
多股绞合导体 |
| J |
电机引接线 | 六：主要技术指标
1．成品电缆导体（R类）直流电阻（符合GB3956规定）参照附录A表1和表2。
2．20℃时绝缘电阻不小于100MΩ/KM
3．成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。
|
|
