| 说明: |

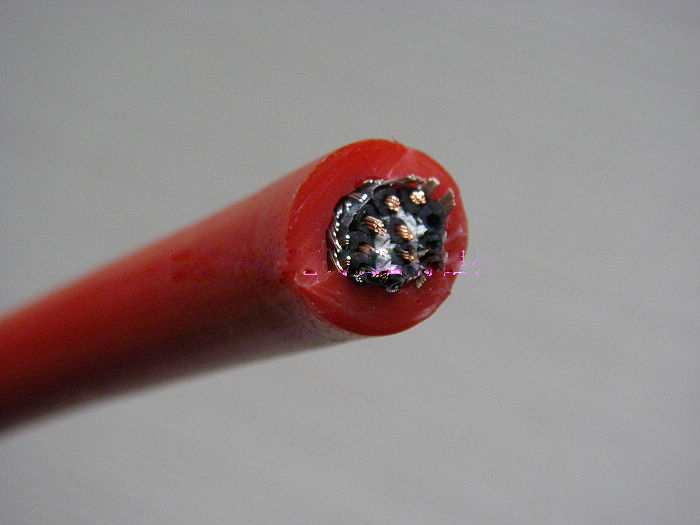

YGCP硅橡胶电缆产品特性：
1、额定电压：450/750V
2、工作温度：-60～+200℃
3、导 体：绞合镀锡铜线
4、绝 缘：硅橡胶
5、护 套：硅橡胶
6、颜 色：红/黄/兰/白/黑/黄绿/棕/绿等
特点/用途：
可在长期潮湿环境中使用，电性能及防水、防霉性能优越。 弯曲性能优良，最小弯曲半径为电缆外径16倍，可移动使用。使用于交流额定电压450/750V及以下各种移动式电机、钢铁、航空、电厂、石化等高温环境中使用。
交货要求：
按双方合同协议商定，允许不小于10米的短段交货。其数量应不超过交货总长度的10%。
YGCP硅橡胶高温电缆规格结构及技术参数：
|
横截面积
（mm2） |
导体结构
根数/线径（mm） |
绝缘厚度
（mm） |
芯数 |
20 ℃时导体
直流电阻
（Ω/km） |
包装长度
（m） |
|
4 |
56 × 0.30 |
1.0 |
2-19 |
5.09 |
100 |
|
6 |
84 × 0.30 |
1.0 |
2-10 |
3.39 |
100 |
|
10 |
84 × 0.40 |
1.2 |
1.82 |
100 |
|
16 |
126 × 0.40 |
1.2 |
2-5 |
1.22 |
100 |
|
25 |
196 × 0.40 |
1.4 |
0.795 |
100 |
|
35 |
276 × 0.40 |
1.4 |
0.565 |
100 |
|
50 |
396 × 0.40 |
1.6 |
0.393 |
100 |
|
70 |
360 × 0.50 |
1.6 |
0.227 |
100 |
|
95 |
475 × 0.50 |
1.8 |
0.210 |
100 |
|
120 |
608 × 0.50 |
1.8 |
0.164 |
100 |
|
150 |
756 × 0.50 |
2.0 |
0.132 |
100 |
|
185 |
925 × 0.50 |
2.2 |
0.108 |
100 |
|
240 |
1221 × 0.50 |
2.4 |
0.0817 |
100 |
YGZP硅橡胶电缆特性：
1、额定电压：300/500V
2、工作温度：-60～+200℃
3、导 体：绞合镀锡铜线
4、绝 缘：硅橡胶
5、护 套：硅橡胶
6、颜 色：红/黄/兰/白/黑/黄绿/棕/绿等
特点/用途：
可在长期潮湿环境中使用，电性能及防水、防霉性能优越。 弯曲性能优良，最小弯曲半径为电缆外径16倍，可移动使用。使用于交流额定电压300/500V及以下各种移动式电机、钢铁、航空、电厂、石化等高温环境中使用。
YGZP硅橡胶高温电缆规格结构及技术参数：
|
芯数×截面
（mm2） |
导体结构
根数/线径(mm） |
绝缘厚度
（mm） |
绝缘外径
（mm） |
护套厚度
（mm） |
平均外径
（mm） |
20 ℃ 时导体直流电阻
（Ω/km） |
|
1 × 0.4 |
48/0.10 |
0.60 |
2.0 |
0.80 |
3.90 |
54.8 |
|
1 × 0.5 |
62/0.10 |
0.55 |
2.0 |
0.90 |
4.20 |
40.1 |
|
2 × 0.5 |
28/0.15 |
0.55 |
2.0 |
1.10 |
6.70 |
40.1 |
|
3 × 0.5 |
28/0.15 |
0.55 |
2.0 |
1.20 |
7.20 |
40.1 |
|
4 × 0.5 |
28/0.15 |
0.55 |
2.0 |
1.20 |
7.70 |
40.1 |
|
5 × 0.5 |
28/0.15 |
0.55 |
2.0 |
1.30 |
8.60 |
40.1 |
|
6 × 0.5 |
28/0.15 |
0.55 |
2.0 |
1.40 |
9.40 |
40.1 |
|
7 × 0.5 |
28/0.15 |
0.55 |
2.0 |
1.40 |
9.40 |
40.1 |
|
8 × 0.5 |
28/0.15 |
0.55 |
2.0 |
1.50 |
10.20 |
40.1 |
|
10 × 0.5 |
28/0.15 |
0.55 |
2.0 |
1.50 |
10.50 |
40.1 |
|
12 × 0.5 |
28/0.15 |
0.55 |
2.0 |
1.60 |
12.0 |
40.1 |
|
19 × 0.5 |
28/0.15 |
0.55 |
2.0 |
1.60 |
13.80 |
40.1 |
|
2 × 0.75 |
42/0.15 |
0.60 |
2.40 |
1.20 |
7.80 |
26.7 |
|
3 × 0.75 |
42/0.15 |
0.60 |
2.40 |
1.20 |
8.10 |
26.7 |
|
4 × 0.75 |
42/0.15 |
0.60 |
2.40 |
1.40 |
9.20 |
26.7 |
|
5 × 0.75 |
42/0.15 |
0.60 |
2.40 |
1.50 |
10.0 |
26.7 |
|
6 × 0.75 |
42/0.15 |
0.60 |
2.40 |
1.50 |
10.80 |
26.7 |
|
7 × 0.75 |
42/0.15 |
0.60 |
2.40 |
1.50 |
10.80 |
26.7 |
|
8 × 0.75 |
42/0.15 |
0.60 |
2.40 |
1.50 |
11.50 |
26.7 |
|
10 × 0.75 |
42/0.15 |
0.60 |
2.40 |
1.6 |
13.00 |
26.7 |
|
12 × 0.75 |
42/0.15 |
0.60 |
2.40 |
1.6 |
13.80 |
26.7 |
|
19 × 0.75 |
42/0.15 |
0.60 |
2.40 |
1.8 |
16.2 |
26.7 |
|
2 × 1 |
32/0.20 |
0.60 |
2.60 |
1.40 |
8.60 |
20.0 |
|
3 × 1 |
32/0.20 |
0.60 |
2.60 |
1.40 |
8.80 |
20.0 |
|
4 × 1 |
32/0.20 |
0.60 |
2.60 |
1.50 |
9.40 |
20.0 |
|
5 × 1 |
32/0.20 |
0.60 |
2.60 |
1.50 |
10.40 |
20.0 |
|
6 × 1 |
32/0.20 |
0.60 |
2.60 |
1.60 |
11.50 |
20.0 |
|
7 × 1 |
32/0.20 |
0.60 |
2.60 |
1.60 |
11.50 |
20.0 |
|
8 × 1 |
32/0.20 |
0.60 |
2.60 |
1.60 |
12.40 |
20.0 |
|
10 × 1 |
32/0.20 |
0.60 |
2.60 |
1.80 |
13.80 |
20.0 |
|
12 × 1 |
32/0.20 |
0.60 |
2.60 |
1.80 |
10.50 |
20.0 |
|
16 × 1 |
32/0.20 |
0.60 |
2.60 |
1.80 |
16.0 |
20.0 |
|
19 × 1 |
32/0.20 |
0.60 |
2.60 |
1.80 |
17.2 |
20.0 |
|
2 × 1.5 |
48/0.20 |
0.60 |
2.80 |
1.50 |
9.20 |
13.7 |
|
3 × 1.5 |
48/0.20 |
0.60 |
2.80 |
1.50 |
9.50 |
13.7 |
|
4 × 1.5 |
48/0.20 |
0.60 |
2.80 |
1.50 |
10.20 |
13.7 |
|
5 × 1.5 |
48/0.20 |
0.60 |
2.80 |
1.60 |
11.40 |
13.7 |
|
6 × 1.5 |
48/0.20 |
0.60 |
2.80 |
1.60 |
12.20 |
13.7 |
|
7 × 1.5 |
48/0.20 |
0.60 |
2.80 |
1.60 |
12.20 |
13.7 |
|
8 × 1.5 |
48/0.20 |
0.60 |
2.80 |
1.60 |
13.0 |
13.7 |
|
10 × 1.5 |
48/0.20 |
0.60 |
2.80 |
1.80 |
15.0 |
13.7 |
|
2× 2.5 |
49/0.25 |
0.70 |
3.50 |
1.60 |
10.80 |
8.21 |
|
3× 2.5 |
49/0.25 |
0.70 |
3.50 |
1.60 |
11.20 |
8.21 |
|
4× 2.5 |
49/0.25 |
0.70 |
3.50 |
1.80 |
12.60 |
8.21 |
|
5× 2.5 |
49/0.25 |
0.70 |
3.50 |
1.80 |
13.60 |
8.21 |
|
6× 2.5 |
49/0.25 |
0.70 |
3.50 |
1.80 |
14.60 |
8.21 |
|
7× 2.5 |
49/0.25 |
0.70 |
3.50 |
1.80 |
14.60 |
8.21 |
|
2× 4 |
56/0.30 |
0.70 |
4.10 |
1.60 |
12.0 |
5.09 |
|
3× 4 |
56/0.30 |
0.70 |
4.10 |
1.70 |
9.8 |
5.09 |
|
4× 4 |
56/0.30 |
0.70 |
4.10 |
1.80 |
14.0 |
5.09 |
|
2× 6 |
84/0.30 |
0.70 |
4.90 |
1.60 |
13.8 |
3.39 |
|
3× 6 |
84/0.30 |
0.70 |
4.90 |
1.80 |
14.8 |
3.39 |
|
4× 6 |
84/0.30 |
0.70 |
4.90 |
1.80 |
16.0 |
3.39 | |
|
